| 可調晶振型號 |
外部 尺寸 [ mm ] |
頻率范圍 [ MHz ] |
工作 溫度 [ ℃ ] |
電源 電壓 [ V ] |
輸出 |
傳播 類型1 |
傳播 類型2 |
擴散 范圍1 [ % ] |
擴散 范圍2 [ % ] |
規格書 |
|---|---|---|---|---|---|---|---|---|---|---|
|
SG-9101CG SG-9101CE |
CG : 2520 CE : 3225 |
0.67~ |
-40~ +85 -40~+105 |
1.8 2.5 3.3 |
方波 | Center Spread | Down Spread |
+/-0.25 +/-0.5 +/-0.75 +/-1.0 +/-1.5 +/-2.0 |
-0.5 -1.0 -1.5 -2.0 -3.0 -4.0 |
 SG-9101CG/CE |
|
SG-9101CB SG-9101CA |
CB : 5032 CA : 7050 |
SG-9101CB/CA |
||||||||
| SG-9001LB | 5032 |
10~ 135 |
-20~+70 | 3.3 |
SG-9001LB/CA/JC |
|||||
| SG-9001CA | 7050 |
10~ 166 |
SG-9001LB/CA/JC |
|||||||
| SG-9001JC | 10.5 x 5.8 |
SG-9001LB/CA/JC |

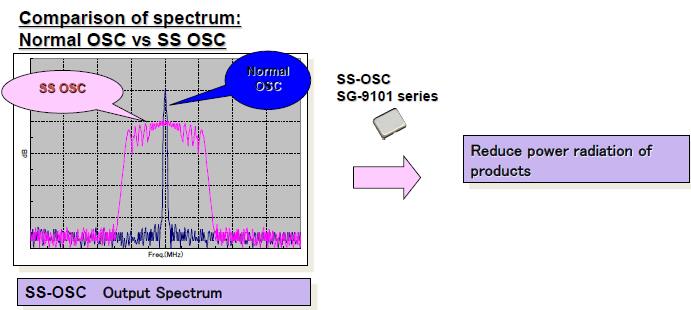

通過動態改變時鐘頻率，有效降低d電磁輻射功率，減少EMI電磁干擾的影響。見愛普生擴展頻譜時鐘晶體晶振與普通有源晶振波形輸出對比圖：
更多詳細對比圖表，請點擊下載由EPSON晶振官網提供的技術資料：《展頻晶振與常規有源晶振的優勢對比》
擴頻晶振內部框圖：
從本質上說，擴展頻譜是一種以調制百分比來衡量的調制方法。例如，0.5%的調制就表示一個100MHz的時鐘信號在99.5MHz到100.5MHz之間進行調制。由于100MHz的基頻保持在中心頻率上，因此稱為中心0.5%(б)調制。
擴展頻譜方法還必須保證最小時鐘周期不會出現沖突。為避免超出系統的最高頻率，時鐘信號通常在99.5MHz和100MHz范圍之間掃描變化，該方法稱為向下擴展頻譜。在這種情況下，時鐘頻率的偏離用負的百分比來衡量，此處為－0.5%(б)擴展。
擴展頻譜主要用于系統時鐘。對于當前400MHz的PC，由于高頻時鐘需要采用特定的電磁輻射消減措施。SG-9101的展頻時鐘晶振提供幾種類型的調制方式，可以實現б值為±0.5%、±0.75%、±1%、±1.5%、±2%和0.25%的調制，實踐證明引入擴展頻譜時鐘晶體振蕩器調制引入的時鐘信號抖動很小。
2、采用愛普生SG-9101擴頻可調晶振時鐘的優勢？
