貼片電感【SMD Inductor】又稱為：片感；片式電感等。 主要有4種類型，即繞線型、疊層型、編織型和薄膜片式電感器。常用的是繞線式和疊層式兩種類型。前者是傳統繞線電感器小型 化的產物;后者則采用多層印刷技術和疊層生產工藝制作，體積比繞線型片式電感器還要小，是電感元件領域重點開發的產品。貼片電感常有鐵氧體芯和陶瓷芯兩種的基材。

風華高科電容電阻電感制造商，與TDK、三星、國巨yageo共同成為國內貼片電感領域的主要品牌供應商。南京南山半導體作為風華貼片電感與直插電感等全線產品的原廠直接授權代理商，真正的原廠直接進貨渠道保障，自2003年以來，已經迅速成長為風華阻容感產品國內主要代理商之一。如果您正在尋找TDK電感代理、三星電感代理、國巨電感代理替代供應商風華電感代理，歡迎撥打風華貼片電感選型支持熱線：400 888 5058。官方網站：www.am984.cn。

目前，南京南山主要提供以下各系列的貼片電感器產品：

■ 貼片疊層電感

1. 高頻（陶瓷芯）電感系列、鐵氧體芯電感系列。

■ 貼片繞線電感

1. 陶瓷芯系列、鐵氧體芯系列。

■ 貼片功率電感

1. NSLP-C、NSLP-E、NSLP-R、NSLP-P、NSLP-M、NSLP-S六個系列貼片功率電感器。

貼片電感有哪幾種？

疊層貼片電感

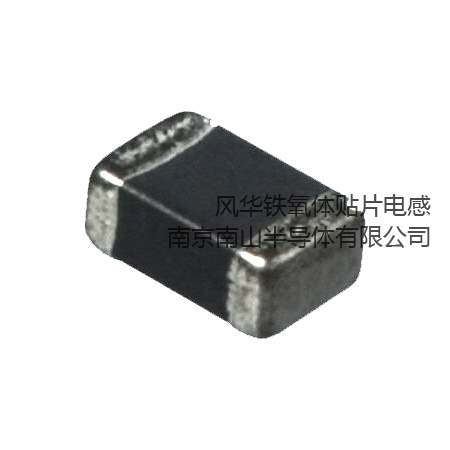

疊層片式鐵氧體電感是指形狀類似陶瓷貼片電容那樣的多層結構電感器。這類貼片電感尺寸可以做的非常小，最小封裝可以做到1.0*0.5*0.5mm（長寬高），大尺寸疊成電感感量可以做到330uH，其基材為鐵氧體材料。
鐵氧體芯貼片電感：是先進的多層印刷技術及超細鐵氧體制造技術完美的結合物，它設計精巧、性能優越，滿足了現代表面貼裝技術的需要，是一種新型的片狀電感元件，廣泛應用于各類通訊設備、辦公自動化設備上。是先進的多層印刷技術及超細鐵氧體制造技術完美的結合物，它設計精巧、性能優越，滿足了現代表面貼裝技術的需要，是一種新型的片狀電感元件，廣泛應用于各類通訊設備、辦公自動化設備上。

感量范圍：1nH～330uH，精度等級分為：±0.3nH、±0.5nH、±5%、±10%、20%等。
在選用片式電感時，應根據頻率、電流的要求來選擇相應的產品。

貼片高頻電感
VHF系列電感基材為陶瓷材料，采用低溫燒結陶瓷材料與Ag導體共燒，形成獨石結構，專為高頻應用而設計，在高頻段具有高Q值、高自諧振頻率的特點，低感量范圍內，其電感量偏差極小。應用于移動電話、尋呼機、PHS和PDA、各種高頻回路、抑制各種高頻雜波。

貼片繞線電感繞線型片式電感器是采用高精度的線圈骨架及高超的繞線技術相結合對傳統電感器進行技術改進，縮小體積，把引線改為適合表面貼裝的端電極結構。根據基材的不 同也可以分為：鐵氧體繞線電感、陶瓷繞線電感，另外還有一類稱為繞線型片式共模濾波器（耦合系數大，對高速差分信號影響小；對高頻共模噪聲有良好的抑制作 用）。 片式繞線電感是對傳統電感器進行技術改進，縮小體積，把引線改為適合表面貼裝的端電極結構。目前，主要規格按英制有：0603、0805、1008、1210、1812等，相比疊層片式電感而言，感量可以做到更大至1000 uH。

貼片功率電感
功率電感根據其結構不同分為屏蔽式功率電感和開放式功率電感兩大類。顧名思義，屏蔽式功率電感是指線圈為覆蓋完整的屏蔽材料（屏蔽罩）以避免功率電感器在工作時產生的磁場影響其它電路及元器件正常工作，采用屏蔽罩的電感器，會增加線圈的損耗，使Q值降低。 而開放式則將線圈開放在空氣中，裸露可見。

NSCN貼片功率電感屏蔽式主要有：NSLP-P、NSLP-M、NSLP-S三個系列。

NSCN貼片功率電感開放式主要有：NSLP-C、NSLP-E、NSLP-R三個系列。

風華貼片電感設計選型需要重點考慮5個主要參數

在電路設計中，需要對貼片電感參數進行整體考慮，找出適合的型號。由于風華電感型號眾多，電子工程師往往對產品參數不好把握，我們建議您與風華代理南京南山技術部門咨詢。我們的選型工程師都是專注于電容電阻電感等被動元器件行業十幾年的專業人員，熟悉貼片電感型號參數，同時對貼片電感使用的電路環境、應用領域，使用注意事項等均有深入了解?，F在，您可以撥打400 888 5058馬上咨詢或登陸南京南山官方網站與在線客服聯系。
1．電感量L
電感量L也稱作自感系數，是表示電感元件自感應能力的一種物理量。當通過一個線圈的磁通(即通過某一面積的磁力線數)發生變化時，線圈中便會產生電勢，這是電磁感應現象。所產生的電勢稱感應電勢，電勢大小正比于磁通變化的速度和線圈匝數。當線圈中通過變化的電流時，線圈產生的磁通也要變化，磁通掠過線圈，線圈兩端便產生感應電勢，這便是自感應現象。自感電勢的方向總是阻止電流變化的，猶如線圈具有慣性，這種電磁慣性的大小就用電感量L來表示。L 的大小與線圈匝數、尺寸和導磁材料均有關，采用硅鋼片或鐵氧體作線圈鐵芯，可以較小的匝數得到較大的電感量。L的基本單位為H(亨)，實際用得較多的單位為mH(毫亨)和IxH(微亨)，三者的換算關系如下：1H=103mH=106 μH。
2．感抗XL
感抗XL在電感元件參數表上一般查不到，但它與電感量、電感元件的分類品質因數Q等參數密切相關，在分析電路中也經常需要用到，故這里專門作些介紹。前已述及，由于電感線圈的自感電勢總是阻止線圈中電流變化，故線圈對交流電有阻力作用，阻力大小就用感抗XL來表示。XL與線圈電感量L和交流電頻率f成正比，計算公式為：XL (Ω)=2лf(Hz)L(H)。不難看出，線圈通過低頻電流時XL小。通過直流電時XL為零，僅線圈的直流電阻起阻力作用，因電阻：—般很小，所以近似短路。通過高頻電流時XL大，若L也大，則近似開路。線圈的此種特性正好與電容相反，所以利用電感元件和電容器就可以組成各種高頻、中頻和低頻濾波器，以及調諧回路、選頻回路和阻流圈電路等等。
3．品質因數Q
這是表示電感線圈品質的參數，亦稱作Q值或優值。線圈在一定頻率的交流電壓下工作時，其感抗XL和等效損耗電阻之比即為 Q值，表達式如下：Q=2лL/R。由此可見，線圈的感抗越大，損耗電阻越小，其Q值就越高。值得注意的是，損耗電阻在頻率f較低時可視作基本上以線圈直流電阻為主；當f較高時，因線圈骨架及浸漬物的介質損耗、鐵芯及屏蔽罩損耗、導線高頻趨膚效應損耗等影響較明顯，R就應包括各種損耗在內的等效損耗電阻，不能僅計直流電阻。
Q的數值大都在幾十至幾百。Q值越高，電路的損耗越小，效率越高，但Q值提高到一定程度后便會受到種種因素限制，而且許多電路對線圈Q值也沒有很高的要求，所以具體決定Q值應視電路要求而定。
4．直流電阻
即電感線圈自身的直流電阻，可用萬用表或歐姆表直接測得。
5．額定電流
通常是指允許長時間通過電感元件的直流電流值。在選用電感元件時，若電路流過電流大于額定電流值，就需改用額定電流符合要求的其他型號電感器。
電感元件的識別十分容易。固定電感器一般都將電感量和型號直標在其表面，一看即知。有些電感器則只標注型號或電感量一種，還有一些電感元件只標注型號及商標等，如需知其他參數等，只有查閱產品手冊或相關資料。

風華電感代理商南京南山半導體介紹

風華貼片高頻電感是風華電感等全系列產品代理商南京南山的主打產品之一，自2003年1月代理銷售風華全系列產品以來，南京南山堅持原廠渠道進貨，為國內眾多合作伙伴提供安全可靠、供貨及時穩定、品種型號豐富、針對性備貨以及標準化的物流、跟單流程，贏得了業內廣泛贊譽，被眾多同行學習借鑒。目前南京南山已經成為風華全國十家授權代理商經銷商之一，市場除了上海、蘇州、南京、合肥、常州、無錫等華東地區主要市場，在長春，沈陽、山東青島、煙臺、重慶、成都、西安、鄭州、等全國各主要市場均有大量穩定客戶，而華南地區作為南京南山的主要市場之一，特別成立了深圳分部、杭州分部，并在深圳設立了大型現貨倉庫，與南京倉庫配合，為各地企業提供快速現貨服務。同時分別在上海、香港設立辦事處，以提高客戶服務和快速反應能力。

貼片電感的最小包裝數量

1000505封裝（10K/盤）；160808~321609封裝（4k/盤）；321611~453215封裝（3k/盤）；
