100uH功率電感封裝與型號參數

100uH貼片電感是目前市場上需求較多的一款大感量大電流電感。為方便電路板設計，NSCN品牌NSLP系列目前為用戶提供多種封裝尺寸的產品。
一、NSLP-C系列
1、100uH貼片電感封裝尺寸表如下：

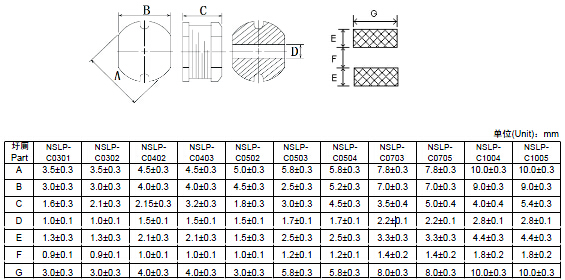

NSLP-C系列100uH貼片功率電感封裝尺寸圖

2、100uH貼片電感型號與參數表：

工廠型號（C系列）	電感量(uH)	公差	測試頻率	直流電阻 Max(Ω)	飽和電流 Max (A)
NSLP-C0302-101KT	100uH	10%	1kHz	2.20	0.220
NSLP-C0403-101KT				1.400	0.40
NSLP-C0502-101KT				1.800	0.27
NSLP-C0503-101KT				0.750	0.70
NSLP-C0504-101KT				0.70	0.55
NSLP-C0703-101KT				0.480	0.65
NSLP-C0705-101KT				0.40	0.78
NSLP-C1004-101KT				0.30	0.95
NSLP-C1005-101KT				0.33	1.15

二、E系列

1、100uH貼片電感封裝尺寸表如下：

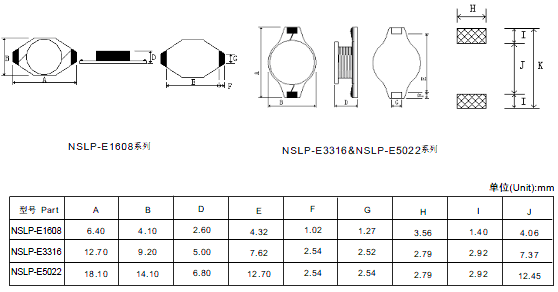

NSLP-E100uH功率電感封裝尺寸示意圖

2、100uH貼片電感型號與參數表：

工廠型號（E系列）	電感量(uH)	公差	測試頻率	直流電阻 Max(Ω)	飽和電流 Max (A)
NSLP-E1608-101MT	100uH	20%	100kHz	2.000	0.31
NSLP-E3316-101MT				0.330	1.2
NSLP-E5022-101MT				0.190	3.0

三、R系列
1、100uH貼片電感封裝尺寸表如下：

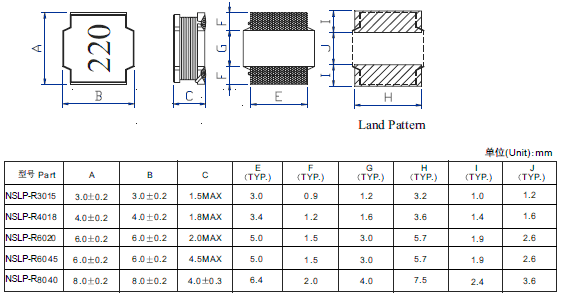

R系列100uh功率電感封裝尺寸圖表

2、R系列100uH貼片電感型號與參數表：

工廠型號（R系列）	電感量(uH)	公差	測試頻率	直流電阻 Max(Ω)	飽和電流 Max (A)
NSLP-R4018-101MT	100uH	20%	100kHz	1.500±30%	0.40
NSLP-R6045-101MT				0.500±30%	0.80
NSLP-R8040-101MT				0.290±30%	1.00

四、P系列

1、封裝與規格尺寸圖表

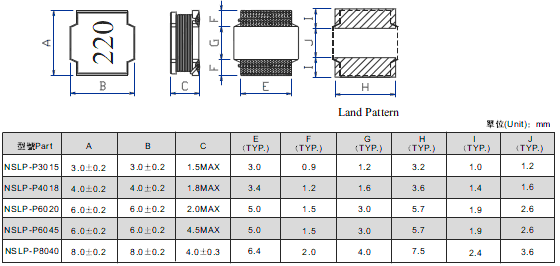

P系列功率電感規格尺寸示意他

2、型號與參數表

工廠型號（P系列）	電感量(uH)	公差	測試頻率	直流電阻 Max(Ω)	飽和電流 Max (A)
NSLP-P4018-101MT	100uH	20%	100kHz	1.500±30%	0.40
NSLP-P6045-101MT				0.500±30%	0.80
NSLP-P8040-101MT				0.290±30%	1.00

五、M系列

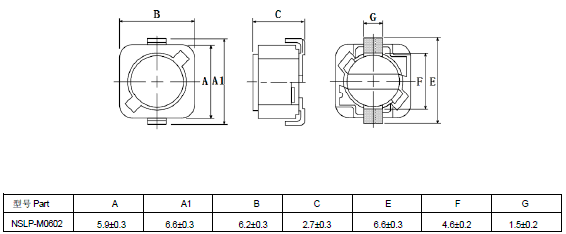

1、封裝與規格尺寸圖表

2、型號與參數表

工廠型號（M系列）	電感量(uH)	公差	測試頻率	直流電阻 Max(Ω)	飽和電流 Max (A)
NSLP-M0602-101MT	100uH	20%	1kHz	1.500	0.45
NSLP-M0703-101MT				0.790	0.50
NSLP-M0704-101MT				0.610	0.60
NSLP-M1205-101MT				0.198	1.30
NSLP-M1207-101MT				0.220	1.70
NSLP-M1004-101MT			100kHz	0.430	1.35
NSLP-M1204-101MT			100kHz	0.308	1.20
