今天給大家介紹下
SG3225EEN在
PAM4光模塊和
QSFP-DD光模塊中的應用。光模塊市場已發展至
400G光模塊，廠商都在加緊研發，搶占熱點。而不少主流廠商都選擇
QSFP-DD光模塊為400光模塊的封裝，那么
PAM4光模塊和
400G QSFP-DD光模塊有哪些區別呢？
SG3225EEN又是怎么應用在
PAM4光模塊和
QSFP-DD光模塊中的呢？
南山電子小編來給大家一一解答：首先給大家介紹下
PAM4光模塊：PAM4是PAM(脈沖幅度調制)調制技術的一種。PAM信號是繼NRZ后的熱門信號傳輸技術，也是多階調制技術的代表，當前已被廣泛應用在高速信號互連領域。從4G至即將到來的5G，流量增長非常迅猛，如何縮小流量和收入的不平衡是運營商面臨的一大痛點，有效的降低剪刀差的措施是降低成本。在移動承載網設備的成本構成中，光模塊占比越來越大。如果可以有效降低光模塊的成本，無疑會對降低整網設備成本起到至關重要的作用。基于單通道50 G PAM4技術的400 GE/200 GE/ 50GE可以很好適配5G對網絡成本以及性能的訴求， 構筑從接入、匯聚到核心網的解決方案。鑒于目前
PAM4光模塊有50G，100G，400G等，其中
400G光模塊是發展趨勢所向，而不少主流廠商都選擇
QSFP-DD為400光模塊的封裝，所以行業內也稱之為
QSFP-DD光模塊。以前OSFP、QSFP-DD和CFP8是可能的幾種備選方案，出于技術成本要求，CFP8目前大部分廠家沒有在繼續開發，目前OSFP和
QSFP-DD是
400G光模塊的兩種主流模式，其中QSFP-DD 可向后兼容 QSFP，而 OSFP 不兼容，所以
400G QSFP-DD光模塊是目前的主流方案。QSFP-DD雙密度四通道小型可插拔封裝是QSFP-DD MSA小組定義的一種高速可插拔模塊的封裝，作為
400G光模塊封裝的優選，使數據中心能夠根據需要有效地增長和擴展云容量。采用8通道電氣接口，每通道速率高達25Gb/s（NRZ調制）或50Gb/s（PAM4調制），提供高達200Gb/s或400Gb/s聚合的解決方案。
QSFP-DD光模塊可在單個交換機插槽中實現高達14.4Tb/s的聚合帶寬。終上所述
QSFP-DD光模塊的特征在400G應用（例如數據中心互連）具有無可比擬的優勢。預計全球的超大規模數據中心即將部署400G， QSFP-DD或將成主流封裝。鑒于目前
400G QSFP-DD光模塊的封裝及結構尺寸，時鐘發生器必須要一款
晶振/晶體搭配，且功耗不小，也會占用較大的設計空間，因此研發人員直接選用小封裝、高性能、低功耗的晶振。目前小封裝的晶振廠家比較多，但是做到高性能的比較少，因為晶振輸出的頻率必須要達到*低三級時鐘標準，且是差分信號輸出，且穩定度要求極高（熱插拔及長期工作）。這里我們推薦
SG3225EEN,156.25MHz小封裝晶振。
SG3225EEN的RMS jitter可以達到0.05 ps（156.25MHz），頻率穩定度較高達到±25ppm，輸出頻率在25M到200M之間可選，直接支持PAM4光模塊需要的LVPECL格式電平輸出，
SG3225EEN采用金屬封裝，且較高工作溫度支持105℃，全溫度范圍指標一致，非常適合400G QSFP-DD之類的線路側光模塊設計。下面給大家看下

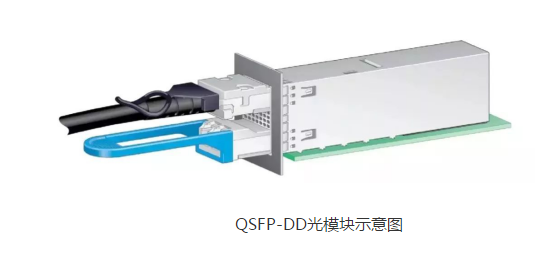

QSFP-DD光模塊的示意圖：
其實
SG3225EEN之前就應用在
PAM4光模塊中
，一般是100G中，現在又將應用在
QSFP-DD光模塊中，作為
400G QSFP-DD光模塊的搭配晶振，南山電子備有
SG3225EEN現貨，作為
愛普生晶振在中國大陸地區選擇的兩家國內樣品倉庫之一，南山電子現擁有近千種現貨庫存，為客戶提供小批量樣品快速發貨服務，南山電子除了以上
SG3225EEN以外，還提供其他各種型號
有源晶振和
無源晶振，
溫補晶振，
差分晶振等，歡迎各位新老顧客來電垂詢，或者直接到我們某寶店——
南山E店直接購買。
