怎么區分X2安規電容和Y安規電容？Y電容和X2安規電容的功能是什么？

今天來跟大家聊一聊安規電容中比較常用的X2安規電容和Y安規電容。安規電容大家都知道，又叫做安全規格認證多層片式陶瓷電容器。是指在電容器失效后，不會導致電擊，不危及人身安全的電容器，包含X安規電容和Y安規電容。安規電容通常只用于抗干擾電路中的濾波作用。那么怎么區分X2安規電容和Y安規電容呢？Y安規電容和X2安規電容的功能又是什么？與風華合作17年的安規電容代理商——南山電子來為您詳細解答：

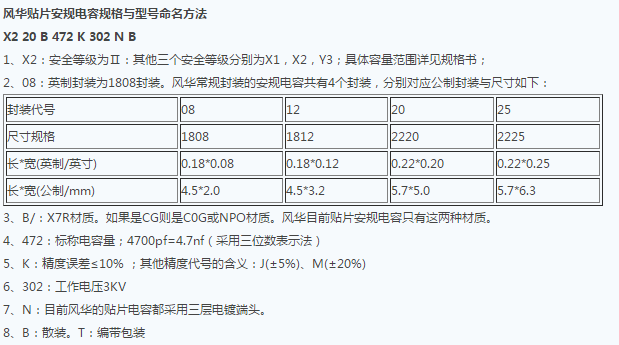

X2安規電容：X系列安規電容即是金屬化薄膜型安規電容器，它按耐壓等級不同可分為X1、X2、X3。X2安規電容的使用時的峰值脈沖電壓為X2安規電容 <=2,5KV，X2安規電容器，又稱為金屬化聚丙烯膜抗干擾薄膜電容器，市面上有很多生產的廠家，命名的型號也各有不同，風華高科的X2安規電容命名規格如下圖所示：

X2安規電容的作用：X2安規電容*一個作用是抗電磁干擾，一般串聯在零線和火線之間電路中，適用于高頻、直流、交流、耦合，跨接脈沖電路中。其特點是：能承受過壓沖擊；有優異的阻燃防潮能力。X2安規電容第二種作用是阻容降壓，特點為：體積小適合，高密度元件的電路板；高頻損耗小，可承受交流尖峰浪涌沖擊，過電流能力強。X2安規電容第三種作用，它可以并聯使用，當做直流濾波使用。
Y安規電容：在火線和地線之間及在零線和地線之間并接的電容，一般稱之為Y安規電容。這兩個Y安規電容連接的位置比較關鍵，必須需要符合相關安全標準，以防引起電子設備漏電或機殼帶電，容易危及人身安全及生命，所以它們都屬于安全電容，要求電容值不能偏大，而耐壓必須較高。一般情況下，要求對地漏電電流不能超0.7mA；工作在溫帶機器，要求對地漏電電流不能超過0.35mA。因此，Y安規電容的總?cè)萘恳话愣疾荒艹^4700pF。

Y安規電容底下又分為Y1, Y2, Y3，Y4, 主要差別在于：

– 1. Y1安規電容大于8 kV,屬于雙重絕緣或加強絕緣 |額定電壓范圍≥ 250V

–2. Y2安規電容大于5 kV,屬于基本絕緣或附加絕緣 |額定電壓范圍≥150V ≤250V

–3. Y3安規電容≥2.5KV ≤5KV 屬于基本絕緣或附加絕緣 |額定電壓范圍≥150V ≤250V

–4. Y4安規電容大于2.5 kV屬于基本絕緣或附加絕緣 |額定電壓范圍<150V
Y安規電容主要用于抑制共模干擾，Y安規電容的存在使得開關電源有一項漏電流的電性能指標。
其實不管是X2安規電容和Y安規電容都是對電路的一種保護，南山電子作為風華十七年老代理，除了提供以上X2安規電容和Y安規電容之外，還提供風華高科阻容感各種型號，歡迎各位新老客戶來電垂詢，或者直接到我們南山電子某寶店——南山E店直接購買。
