貼片共模電感,共模電感的命名規格和特征應用

今天給大家介紹下共模電感，共模電感又可以叫做共模濾波器或電源濾波器。共模電感是一個以鐵氧體為磁芯的共模干擾抑制器件。

風華高科生產的CMC系列共模電感采用鐵氧體磁心。雙線并繞。低差模噪聲信號抑制干擾源 ,耦合系數大。對高速差分信號影響小,在高連信號中難以變形。對高頻共模噪音有良好的抑制作用。同時具備更小的外形尺寸。此系列共模電感適用于對空間要求苛刻的筆記本電腦、數碼攝像機等設備。共模電感是繞在同一鐵心上的圈數相等、導線直徑相等、繞向相反的兩組線圈。風華CMC貼片共模電感針對不同的噪聲水平和信號頻率.批量生產67歐姆~ 2.2k歐姆范圍內0805和1206兩個封裝共14個大批量生產型號。特點是:由于同一鐵心上的兩組線圈的繞向相反. 所以鐵心不怕飽和。市場上用的多的磁芯材料是高導鐵氧體材料。下面南山電子就為大家介紹下共模電感的命名方法，另外將風華共模電感規格書分享給大家：

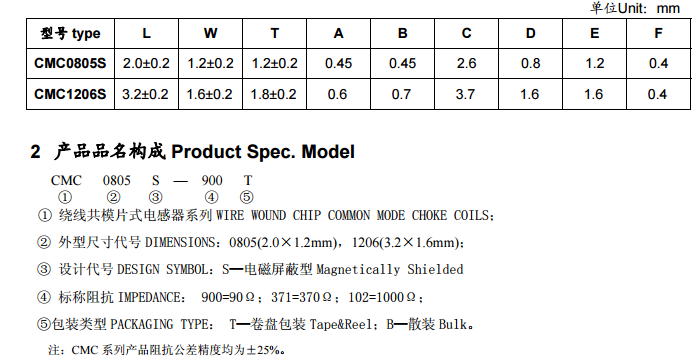

共模電感型號命名方法

CMC 0805 S — 900 T

1、CMC:繞線共模片式電感器

2、0805：外型尺寸代號。0805(2.0×1.2mm)，1206(3.2×1.6mm)；

3、標稱阻抗：900=90Ω；371=370Ω；102=1000Ω；

4、包裝類型：T—卷盤包裝注：CMC 系列產品阻抗公差精度均為±25%。

有了共模電感規格書之后，在共模電感選型過程中也需注意以下幾點：

1.共模電感額定電流要正確選用,以防電感飽和及線國過熱。一般要求工作電流不超過廠家額定電流。如超額使用，要求電感器產生的溫升不超過30°C，電感量下降在應用允許范圍內。

2.共模電感工作較高溫度不要超過額定溫度。電流超額使用時，器件宮身溫度不超過材料額定溫度。

3.共模電感感值和精度等隨頻率而變化，精度要求高的電感器，要注意應用頻率與標稱電感測試頻率的差別。

4.根據我司開發人員實際經驗,電源濾波電感選擇10uH時有比較好，電感量太高會遺成過沖。

風華高科共模電感系列常規品主要提供CMC0805S、CMC1206S兩個封裝尺寸15個常規型號，阻抗范圍分布在67歐姆~22002范圍內,額定工作頻率100MHZ ,適用于各種高頻電路。1206封裝繞線型貼片共模電感在100MHz測試頻率下,共模阻抗可達22000。南山電子與風華高科合作將近17年，更專注于提供更好的技術服務與專業的解決方案，除了上述共模電感以外，南山電子還提供風華高科各種系列貼片電感，高頻電感，一體成型電感，歡迎廣大顧客來店垂詢，也可以來本公司某寶店鋪——南山E店選型交流。
