長電貼片三極管封裝詳解

長電貼片三極管是目前國內主流三極管品牌，市場占有率較高。一些電子工程師新手在設計電路時可能對長電科技貼片三極管封裝有哪幾種，具體尺寸如何并不十分明確。本資料將完整提供截止到2015年5月長電科技批量生產的貼片三級封裝尺寸圖表。篇幅有限，資料中主要是常規貼片三極管，一些比較特殊的產品可以咨詢NSCN在線客服。
隨著可靠性的顯著提高，目前塑料封裝已經成為貼片三極管的主要封裝材料，因此以下以長電塑封三級的封裝加以介紹。

注明：下面的圖片中所標注的封裝外部尺寸單位均為mm。

一、SOT-23封裝

SOT-23封裝已其適中尺寸下可以實現較高的電性能，使其成為目前市場上使用最為廣泛的貼片三極管封裝。其具體尺寸如下：

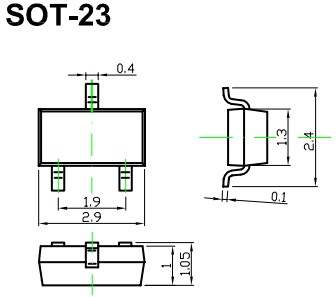

長電SOT-23貼片三極管封裝與外部尺寸圖
使用該封裝的貼片三極管型號非常之多，目前長電提供約120該封裝三極管。常用的有S8050、S8550、S9012、S9013、S9014、S9015、S9018、SS8050、SS8550、MMBT5551、A1015、BC817、MMBT3906、MMBT5551等等。具體型號與參數請咨詢長電三極管代理商-南京南山（代理證書編號J2014021）

二、SOT-89封裝

SOT-89封裝貼片三極管是僅次于SOT-23的一個常用封裝，由于采用更大的封裝尺寸，可以將電性能做的更大。
該封裝根據管腳數量的不同可以分成SOT-89-3L，SOT-89-5L和SOT-89-6L，其中第一種最為常見。具體封裝尺寸圖如下：
目前長電提供的三極管封裝以SOT-89-3L為主。

SOT-89-3L貼片三極管封裝尺寸圖

資料整理中，稍后更新...
