三極管放大作用詳述

三極管放大電路的原理

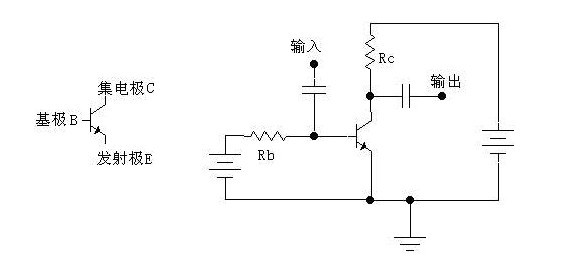

三極管有個特性，就是三極管集電極和發射集加上電源電壓時，當B極（基極）輸入一個很小的電壓時，因?yàn)槠浞糯笞饔脮餋極成相應倍數的電壓變化（具體原理參考三極管內部結構工作原理）。當我們做好一個放大電路時，直流電的伺服作用讓三極管工作在放大區域，然后加入小信號電壓入B極，于是在C極（集電極）得到一個與輸入信號相位相反的放大信號，我們通常通過集電極串聯一只負載電阻，即可取出放大后的電壓信號。見下圖：

三極管放大電路的基本條件
        工作條件：發射結正向偏置，集電結反向偏置。即發射極與基極加導通電壓，集電極與基極間加反向電壓。
        應用條件：1信號不失真2能夠放大

三極管放大電路三種連接方式
     （1）基極接地叫做共基極放大電路。基極接地一般出現在高頻放大電路，在收音機的高放或者本振電路采用。一般用于高頻率放大作用。
     （2）集電極接地是射極跟隨器。只有電流放大作用，沒有電壓放大作用。輸出電流 Iе=（β+1)*Iь 不論負載為0歐姆還是8歐姆，輸出電流都是上述關系。
     （3）發射極接地是共發射極放大電路。既有電流放大作用，也有電壓放大作用，用途最廣，常見在一般的信號放大電路中。

三極管三種放大電路的特點比較
     （1）共射放大電路——電壓增益：較大,與Vo反相   電流放大：有電流放大大輸入電阻：適中   輸出電阻：較大應用情況：頻帶較窄,常作為低頻放大單元
     （2）共集放大電路——電壓增益:：與Vo同相，具電壓跟隨特性   電流放大：有電流放大大輸入電阻：最大   輸出電阻：最小   應用情況：常用于電壓放大的輸入，輸出級
     （3）共基放大電——電壓增益：較大，與Vo同相   電流放大：無電流放大大   輸入電阻：小   輸出電阻:：較大   應用情況:在三種組態中其頻率特性最好，常用于寬帶放大
