色環電阻識別方法大全

定義
色環電阻，是在電阻封裝上（即電阻表面）涂上一定顏色的色環，來代表這個電阻的阻值。色環標示主要應用圓柱型的電阻器上，如：碳膜電阻、金屬膜電阻、金屬氧化膜電阻、保險絲電阻、繞線電阻。

色環識別方法
?三色環電阻
　　第一色環是十位數，第二色環是個位數，用前三個色環來代表其阻值，如：39Ω，39KΩ，39MΩ。

?四色環電阻
　　第一色環是十位數，第二色環是個位數，第三色環是應乘顏色次冪顏色次，第四色環是誤差率。例子：棕紅紅金，其阻值為12×10^2=1.2K 誤差為±5%，誤差表示電阻數值，在標準值1200上下波動（5%×1200）都表示此電阻是可以接受的，即在1140-1260之間都是好的電阻。帶有四個色環的其中第一、二環分別代表阻值的前兩位數；第三環代表倍率；第四環代表誤差。快速識別的關鍵在于根據第三環的顏色把阻值確定在某一數量級范圍內，例如是幾點幾K、還是幾十幾K的，再將前兩環讀出的數"代"進去，這樣就可很快讀出數來。

?五色環電阻

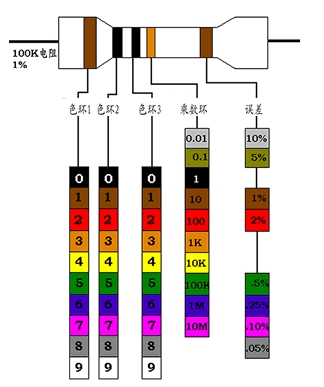

　　紅紅黑棕金，五色環電阻最后一環為誤差，前三環數值乘以第四環的10顏色次冪顏色次，其電阻為 220×10^1=2.2K 誤差為±5%，第一色環是百位數，第二色環是十位數，第三色環是個位數，第四色環是應乘顏色次冪顏色次，第五色環是誤差率。首先，從電阻的底端，找出代表公差精度的色環，金色的代表5%，銀色的代表10%。再從電阻的另一端，找出第一條、第二條色環，讀取其相對應的數字，以下圖為例，前兩條色環都為紅色，故其對應數字為紅2、紅2，其有效數是22。再讀取第三條倍數色環，黑1。所以，我們得到的阻值是22x1=22Ω。如果第三條倍數色環為金色，則將有效數乘以0.1。如果第三條倍數色環為銀色，則乘以0.01。色環標示主要應用圓柱型的電阻器上，如：碳膜電阻、金屬膜電阻、金屬氧化膜電阻、保險絲電阻、繞線電阻。在早期，一般當電阻的表面不足以用數字表示法時，就會用色環標示法來表示電阻的阻值、公差、規格。色環主要分成兩部分：第一部分：靠近電阻前端的一組是用來表示阻值。兩位有效數的電阻值，用前三個色環來代表其阻值，如：39Ω，39KΩ，39MΩ。三位有效數的電阻值，用前四個色環來代表其阻值，如：69.8Ω，698Ω，69.8KΩ，一般用于精密電阻的表示。第二部分：靠近電阻后端的一條色環用來代表公差精度。
