常規有源晶振選型與替換

有源晶振是將晶體諧振器和相關功能電路集成封裝在一起，完成特定功能的模塊，應用在手機藍牙、USB及工控類IC時鐘信號等對工藝穩定性要求較高的領域。
有源晶振可以分為固定頻率有源晶振和可編程有源晶振。其中，可編程有源晶振產品應用靈活，最大優勢是可以根據客戶要求定制頻率和參數，特別適用于對交期要求高、或需求變化大的客戶，以及客戶在產品研發過程中對不常用頻率晶振的即時采購需求。

一、常規有源晶振有以下特點：
1、頻點范圍：1MHz~170MHz（CMOS輸出）：
2、通常工作電壓范圍：1.6V~3.3V
3、頻率穩定度：（全溫度工作范圍內）：15ppm、20ppm、25ppm、50ppm

二、有源晶振選型方法：

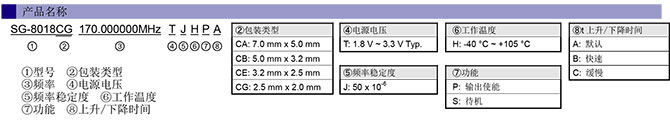

SG-8018石英可編程晶振型號名名規則

以愛普生SG-8018為例說明有源晶振選型步驟：
第一步：選擇外形和尺寸，找到對應的系列號(2520→SG-8018CG)
第二步：選擇頻點(8MHz→8.000000MHz)
第三步：選擇工作電壓(3.3V→T)
第四步：選擇精度(±50ppm→J)
第五步：選擇溫度范圍(-40~+105℃→H)
第六步：第一引腳輸出待機ST(→S)

以上選定的參數為：SG-8018CG/8MHz/±50PPM/3.3V/-40~+105℃，對應的愛普生標準型號是SG-8018CG 8.000000MHz TJHSA

三、常用有源晶振品牌和系列介紹：

品牌	系列	輸出頻率范圍	工作溫度	電源電壓（Typ.）	精度	輸出方式
EPSON 愛普生	SG-8018	0.67~170MHz	-40~-105	1.8V 2.5V 3.3V	50ppm	CMOS
	SG-8101	0.67~170MHz	-40~-105		15ppm 20PPM
	SG-210STF SG-310SCF SG5032CAN SG7050CAN	1~170MHz	-40 ~ 85℃		20ppm 50ppm
KYOCERA 京瓷	KC2520K~ KC7050K	1.5~160MHz			25ppm 50ppm
KDS 大真空	DSO221/321/531/751	0.2~167MHz			50ppm
TXC 臺灣晶技	8W/7X/7C/7W	4~100MHz			25ppm 50ppm
SITIME	SIT8008/1602/8103	1~110MHz			20ppm 50ppm

四、有源晶振的替換：
如需對有源晶振進行替換，可以參考上表。不過在替換時需要慎重，不同品牌生產工藝可能有較大差異，紙面參數僅具參考價值，仍需通過樣品試用來測試。

日本愛普生晶振在各品牌中無論是品質還是規模均優先其他同行，我們建議可將愛普生石英可編程晶振SG-8018作為首選對象，該型可編程有源晶振相對普通有源晶振有如下優勢：
SG8018石英可編程晶振的主要優勢

1、在0.67MHz~170MHz的有源晶振常用頻率范圍內，設計工程師可以根據晶振電路的實際需要，隨意選擇最合適的頻率值。而不用考慮是否為標準頻點，以及由此導致的交期和成本增加。

2、交期更短，中國市場的批量交貨時間將隨著日本愛普生授權的江蘇南山電子工業有限公司自動化燒錄設備的投產，縮短到二個工作日。而SG-8018樣品，現在已經實現了一個工作日內發貨。
3、尺寸豐富，覆蓋常用的規格

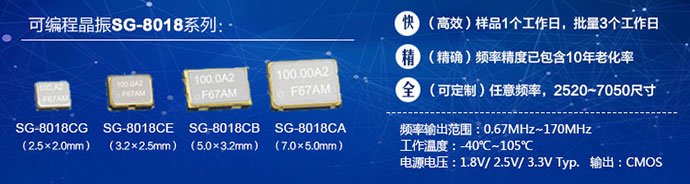

SG-8018石英可編程晶振主要包括四個封裝，2520(SG-8018CG)、3225(SG-8018CE)、5032(SG-8018CB)、7050(SG-8018CA)
3、電源電壓覆蓋最常用的電壓范圍
從1.62V~3.63V，覆蓋常用的1.8V、2.5V和3.3V三個標準電源電壓
4、工作溫度高
市場上有源晶振的工作范圍一般為商業級或者工業級，而SG-8018系列可編程晶振的工作溫度范圍在-40~105℃的寬溫級，可以適應更苛刻的工作環境。

5、功能引腳可選擇
普通四腳有源晶振（SPXO）一般都只有ST功能。SG-8018可以由客戶選擇第一引腳為OE引腳（可以控制晶體頻率輸出，進一步降低功耗）還是ST引腳，方便設計使用。

6、最常用的CMOS輸出方式。

7、穩定性好：頻率公差已包括初始頻率公差，溫度變化，電源電壓變化，漂移，漂移負載和老化（25℃，10年）。
