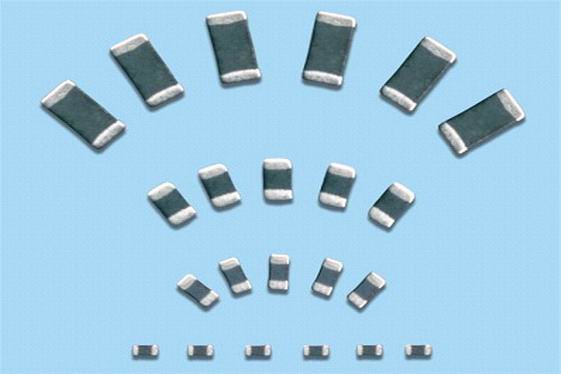

全稱：貼片疊層負溫度系數熱敏電阻器，簡稱：片式NTC。

主要規格尺寸，按英制標準分為：0402、0603、0805、1206等。

B值范圍：3000~4650，B值精度：±0.5~5%。

標稱電阻值（指25℃時的零功率電阻）范圍：220Ω~4.7MΩ，阻值精度：±0.5~10%。

NTC是Negative Temperature Coefficient的縮寫，即負溫度系數，NTC熱敏電阻器就是一種負溫度系數的電阻器，其阻值隨環境溫度的升高而降低。它是由二種或四種鐵、鈷、鎳、錳或銅等金屬氧化物為主要材料，這些金屬氧化物材料都具有半導體性質（因?yàn)樵趯?dǎo)電方式上完全類似鍺、硅等半導體材料），當溫度低時，內部的載流子（電子和孔穴）數目少，所以其電阻值較高；隨著溫度的升高，載流子數目增加，所以電阻值降低。片式NTC是采用疊層獨石結構，經過成型并在高溫（1200~1500℃）燒結而成。

點擊查看風華貼片熱敏電阻代理聯系方式

CMF貼片熱敏電阻型號識別與命名方法

CMF A 103 J 3500 H A N T

1、CMF： 產品代號 ；
2、A：0603封裝代號；其他封裝代號有：D（0402）、B(0805) 、C(1206)，共四種封裝尺寸。
3、 103：標稱阻值為10 000R=10kR，標稱阻值采用三位數表示法，前兩位是有效數字，后一位是有效數字后零的個數。
4、 J：阻值誤差代號。F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%).
5、材料常數 B值（單位K）：3500K （直接讀數）
6、B值精度代碼： F(±1%)、G(±2%)、H(±3%)、J(±5%)
7、B值溫度代碼（單位：℃/℃）： A（25/50）、B（25/85）、C（0/25）、D（0/50）、E（0/100）
8、端電極材料代號： N表示三層電鍍電極。

FHN貼片熱敏電阻型號識別與命名方法

FHN 03 103 J 390 H T

1、產品代號：FHN指 厚膜貼片式負溫度系數熱敏電阻器
2、封裝尺寸代號：02(0402)、03（0603）、05（0805）、06（1206）一共4個封裝，具體尺寸詳見規格書。
3、電阻值代號： 103：標稱阻值為10 000R=10kR，標稱阻值采用E-24標準三位數表示法，前兩位是有效數字，后一位是有效數字后零的個數。
4、電阻值誤差精度代號： F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%).
5、材料常數 B值（單位K）：只顯示前三位數字值，且不包含第四位數字，例如本型號中，390=3900K
6、B值誤差精度代碼： F(±1%)、G(±2%)、H(±3%)、J(±5%)
7、包裝方式代號： T表示編帶包裝； C表示塑料袋包裝；

NTC熱敏電阻應用范圍

1、移動通信中使用的溫度補償石英晶體振蕩器（TCXO）射頻電路，溫度臨界視器，LCD面板。

2、液晶顯示器溫度補償電路

3、可充電電池及充電器的溫度探測。

4、計算機微處理的溫度探測。

5、IC和半導體器件過熱保護。

6、打印頭溫度補償。

7、播放器驅動器

8、優先通信程控交換機（每線2~4只）

9、DC/AC轉換器和HIC的過熱保護

10、需溫度補償?shù)母鞣N電路。

11、NTC可充電電池、CPU的溫度探測。

12、IC\LCD\石英振蕩器的溫度補償。

13、需溫度補償和探測的各種電路。

風華貼片熱敏電阻特點和優勢:

?1、體積小、重量輕。適合高密度表面貼裝。??

?2、優良的焊接性和耐旱性，適用再流焊與波峰焊。????

3、電性能穩定,可靠性高，使用期限長。????

4、裝配成本低,并與自動裝配設備匹配。?????????????

5、機械強度高。

6、玻璃封裝，耐酸堿性能好。

7、響應時間快，自復性能好。

8、符合RoSH指令要求。

包裝方式及數量：

包裝數量：0402 10k/盤 1206 3k/盤 0603和0805 4k/盤

額定值：

阻值范圍：100R~470kR(25±0.1℃)

阻值誤差精度：F：±1%?；H：±3%?；J：±5%?；K：±10%?；

耗散系數：0402、0603封裝大于等于1.0mW/℃；其余規格大于等于1.5mW/℃

熱時間常數：＜2s

使用溫度范圍：-40~﹢125℃

B值范圍：2700k~4100k

B值誤差：±3%?

用法

根據其工作溫度范圍及精度作為溫敏元件具體使用。基本的熱敏電阻使用原理電路如下:

1、?直接利用熱敏電阻的阻-溫特性

2、采用并聯電阻的方法可獲得線性的阻-溫特性。

3、盡管溫度系數下降，仍可在較寬的溫度范圍內獲得線性的阻-溫特性。

?

什么是零功率特性？

流過熱敏電阻的電路會產生足夠的熱量，將其溫度提升到高于環境溫度。自熱效應在有些情況下是不能不考慮的（有時，我們有意要使它發熱）。因此必須對有電負荷的熱敏電阻器與無電負荷的熱敏電阻器的特性加以區別。無負荷熱敏電阻的特性有時也稱作“零功率特性”。

溫度特性的計算公式

電阻溫度特性可以近似地用下面的公式來表示——

RT=RN?EXP[B(1/T-1/TN)]??

公式中，RT和R分別表示NTC熱敏電阻在溫度T(K)和額定工TN（K）下的電阻值，單位是Ω。

T、TN為溫度，單位K(TN(K)=273.15+TN(℃))

B、稱作B值，NTC熱敏電阻特定的材料常數（Beta）。

由于B值同樣是隨溫度而變化的，引出NTC熱敏電阻的實際特性，只能粗略地用指數關系來描述，所以這種方法只能以一定的精度來描述額定溫度或電阻值附近的有限的范圍。

熱敏電阻B值的確定？

B值：上面已經提到，B值也是隨溫度而改變的，引出必須知道B值所指的哪個溫度范圍，這一點很重要，在風華高科NTC熱敏電阻的技術規范中，通常指的是溫度25℃（T1）和50℃（T2）測得的B值，以符號B25/50表示。

對于一定的熱敏電阻器，其B值是這樣確定的，測量在25℃時的電阻值(R1)和50℃時的電阻值（R2），并帶入B值計算公式（相見風華厚膜貼片熱敏電阻規格書第9頁）

對于普通的NTC材料，器B值范圍從2000~5000K。

額定電阻：風華高科所標定的額定電阻是指在介質溫度恒定環境下（通常25℃±0.01℃），零功率測量而得的電阻值。

熱敏電阻公差

額定電阻RN和B值會制造公差，引出當溫度高于或低于額地你給溫度TN時，R值公差將使曲線平移，B值的公差將使電阻值曲線的分散性加大，一般來說在某一定溫度下的電阻公差，受到兩個變量的影響：標稱阻值的制造公差，和B值隨溫度變化帶來的誤差。

溫度系數α

熱敏電阻溫度系數α定義為電阻值的相對變化，對于溫度變化的比值α=1/R*dR/dT

零功率測量

零功率電阻是在給定溫度T下，以足夠小的電功率測得的電阻值。“足夠小”是指如果進一步減小測量功率，測得的電阻值沒有明顯的變化。若測量功率太大，遇自熱效應則會使測量結果不真實（DOSTPRTED。當測量超低阻值的NTC熱敏電阻時，必須將測量導線的電阻值計入在內。加有電負荷的NTC熱敏電阻器當有電流流過熱敏電阻器時，功率將或多或少地使電阻體自身溫度升高。具體計算公式見規格書第10頁。

電壓/電流特性

當將一個恒定的電功率加熱到熱敏電阻器時，其溫度一開始明顯上升，但是這個變化隨時間逐步減弱。經過一定時間以后，就達到一種平衡狀態，這是的功率以熱導和對流的方式散失掉。

熱敏電阻耗散系數

耗散系數定義為功耗的變化對于由于這個功耗變化所產生的熱敏電阻體溫度的變化的比值。他可以表示為mW/k，它是在穩態條件下使電阻體溫度提高1k所需的電功率。耗散系數越大，其周?chē)⑹У臒崃烤驮蕉啵纳⑾禂?shù)=dp/dT，為了測量耗散系數，我們?yōu)槠浼由弦粋€(gè)電功率，這時的比值V/I與在T2=85℃條件下測得的電阻值相同，于是：耗散系數=V1/(T2-T1)=P/(T2-T1)

NTC熱敏電阻參數

1、零功率電阻值（Rt）： 在規定溫度下，采用引起電阻變化相對于總的測量誤差來說可以忽略不計的測量功率測得電阻值。
額定零功率電阻值R25
2、設計電阻值：即NTC熱敏電阻器的標稱電阻值。通常是指25℃時測得的零功率電阻值并標志在熱敏電阻器上面。
3、B值： B值是負溫度系數熱敏電阻器的熱敏指數，它被定義為兩個溫度下零功率電阻值的自然對數之差與兩個溫度倒數之差的比值，即：
B=/（）==
其中： RT1=溫度為T(mén)1時的零功率電阻值 RT2：溫度為T(mén)2時的零功率電阻值。
除非特別指出，B值是由25℃（298.15K），和50℃（323.15K）零功率電阻計算而得到的，B值在工作范圍內并不是一個常數。
4、零功率電阻溫度系數
指在規定溫度下，零功率電阻隨溫度的變化率與它的零功率電阻之比，即：
αT==-
式中：
αT：溫度為T(mén)時的零功率電阻溫度系數
Rt：溫度為T(mén)時的零功率電阻
T：溫度（以K表示）
B：B值
5、耗散系數 δ： 在規定的環境溫度下，耗散功率與其相應溫度變化之比：δ=P/T，在工作溫度范圍內，δ隨環境溫度變化而有所變化。
6、熱時間常數 τ： 在零功率條件下，當溫度發生突變時，熱敏電阻體溫度變化了始末溫度差的63.2%所需的時間。τ與熱敏電阻器的熱容量C成正比，與其耗散系數δ成反比，即τ=C/δ

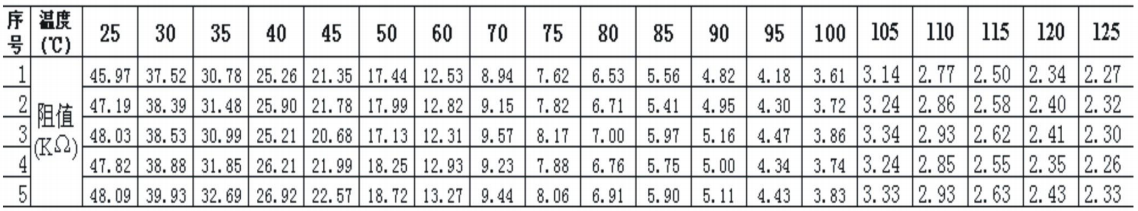

NTC03-47K溫度與阻值的對照表 (點擊查看大圖)
