| 型號 | 不動作電流（mA） | 動作電流（mA） | 額定電阻（歐姆） |
| MZ21P4R7RMR | 390 | 900 | 4.7 20% |
| MZ21P5R6RMQ | 340 | 780 | 5.6 20% |
| MZ21P6R8RMM | 290 | 670 | 6.8 20% |
| MZ21P100RML | 220 | 510 | 10 20% |
| MZ21P150RMJ | 170 | 400 | 15 20% |
| MZ21P220RMH | 140 | 330 | 22 20% |
| MZ21P330RMG | 100 | 230 | 33 20% |
| MZ21P120RMR | 250 | 610 | 12 20% |
| MZ21P270RMM | 150 | 360 | 27 20% |
| MZ21P390RMI | 100 | 240 | 39 20% |
| MZ21P56ORMG | 80 | 190 | 56 20% |
| MZ21P82ORMG | 60 | 150 | 82 20% |
| MZ21P121RME | 35 | 85 | 120 20% |
| MZ21P181RME | 29 | 70 | 180 20% |
可以使用下面的公式計算出所需J20X系列元件的數量：
如果說元件B59204J0130B010大約有2 J／K的熱容，參考溫度為130℃，那么既可串聯也可并聯兩元件。滿足上述等式可確保PTC陶瓷在充電完畢之前不會超出參考溫度，并且維持在低電阻范圍內。

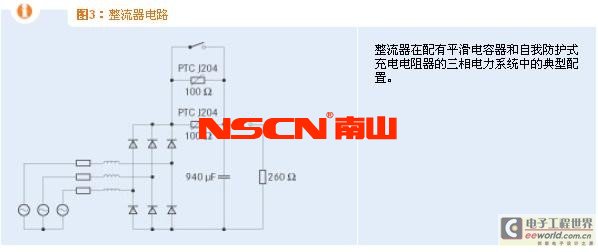

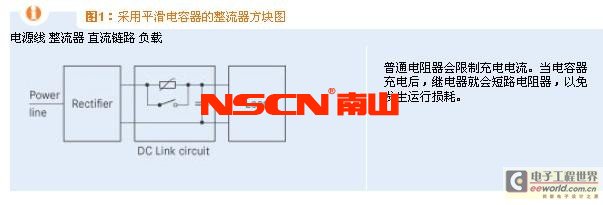

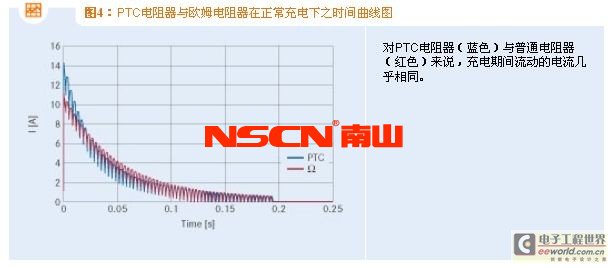

當達到電容器95％的極限充電電壓時，并聯的J20X元件將被短路，同時將接入負荷（以260 Ω固定電阻器為代表）。因此兩個J204元件構成的并聯電路的性能與一個50 Ω的固定電阻相當。有關無故障充電的情況，請參見圖4所示電流時間圖。
在這兩種情況下，充電電流的時間曲線幾乎相同。PTC陶瓷與固定電阻在電流特性方面的細微差別的產生原因是：
* PTC熱敏電阻的電阻溫度特性形狀特殊；另外，
* PTC陶瓷在開啟時的對電壓的依賴性非常強。在計算峰值沖擊電流時，一定要考慮電壓依賴性。

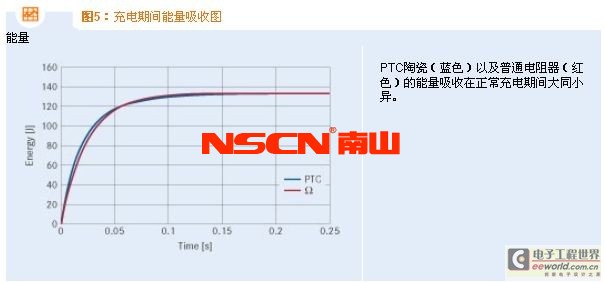

約過190 ms之后，充電完畢，充電電阻器便會短路。能量吸收曲線以及加熱程度同樣相差無幾（見圖5）。二者的最高點均與電容器在短路時的能量相對應。

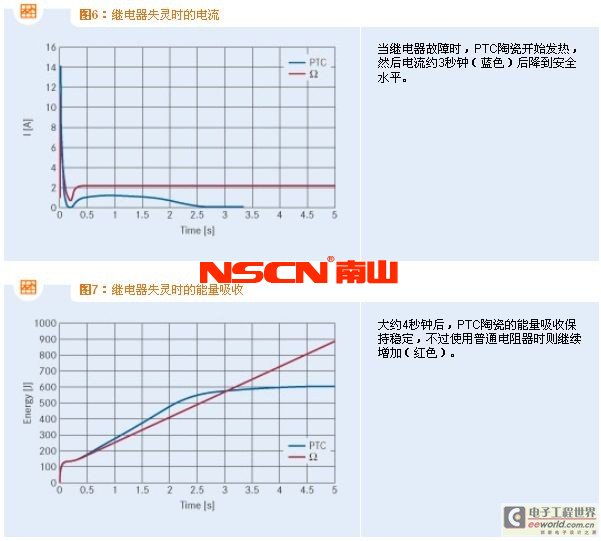

當 發生故障時，PTC熱敏電阻用作限流元件的優勢就會十分明顯。如果繼電器接通失敗，負荷電流將流經充電電阻器，并產生強大的熱應力，這要求電阻器有相應的 尺寸。若采用基于PTC陶瓷的充電電阻器，其電阻會由于強大的起始功率損耗而升至數10 k，從而能夠在故障發生期間限定電流（參見圖6）。在約三秒之后，先流經兩電阻器然后流經總體電路的電流已跌至數10 mA。有關吸取能量的比較，請參見圖7。
在進入高阻狀態后，PTC陶瓷將能量吸收限定為非關鍵值，而固定歐姆電阻器的吸收能量則呈直線上升。在該實例中，考慮到溫度降額，固定電阻器必須具有200 W以上的額定功率，才能防止過熱以及隨后的損壞。
故障——電容器在充電開始時發生短路

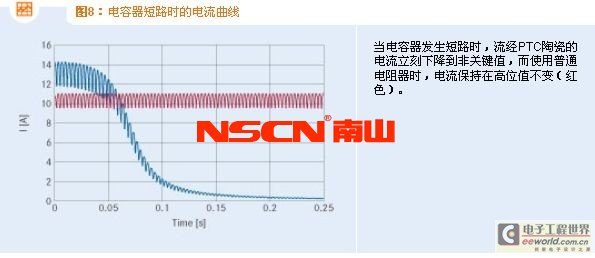

強大的沖擊電流在約150 ms之后使兩個自我防護式充電電阻器產生高電阻性，進而限制電流。而流經固定電阻器的電流則僅由極低的電源線電阻進行限定，因此固定電阻器中會產生非常高功率的能量轉換。
在短時間內，并聯的兩個自我防護式充電電阻器與外界達到熱平衡，同時由于PTC陶瓷的高電阻值，吸收的能量僅有略微上升。最終產生的能量吸收與圖7所示類似。
上述故障——電容器在充電開始時發生短路——表示：充電電阻器上存在極高的負荷。因此，MZ2充電電阻器需要額外使用一個固定電阻器限定短路電流。不過充電電阻器MZ2應用則無需使用固定電阻器作任何額外保護。
