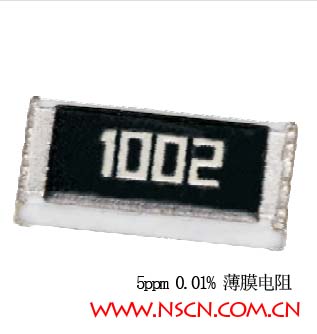

薄膜電阻器是高精度電阻器的一種。與目前市場上主流的厚膜貼片電阻器想區別，是一種具有很高阻值精度和極低的溫度系數的片式電阻器，英文全稱為Thin film chip fixed resistors。采用類蒸發的方法將一定電阻率材料蒸鍍于絕緣材料表面制成，一般這類電阻常用的絕緣材料是陶瓷基板。風華薄膜電阻精度可以做到0.01%萬分之一精度，0.1%千分之一精度等、電阻溫度系數可以做到±5PPM/℃，最大功率可以做到1/2W，因此，我們常說的高精度低溫漂貼片電阻一般就指的是薄膜貼片電阻器,包括常見的千分之一電阻和萬分之一電阻。可廣泛應用于用于各類儀器儀表，醫療器械，電源，電力設備，電子數碼、醫學儀器、測試/測量設備、打印設備、自動設備控制器、轉換器、通訊設備、手機等對阻值精度和溫度系數要求極高的領域。

目前中國市場貼片電阻主要品牌包括風華、國巨、三星、TDK貼片電阻等。風華高科作為國內最大的貼片電阻生產制造企業之一，是中國最大的新型元器件及電子基礎材料的科研、生產和出口基地，全球八大片式元器件制造商之一，被列入國家520戶重點大型國有企業集團，是全國技術創新試點企業、國家通訊產品國產化配套元件定點企業以及全國36家擴大企業博士后流動站之一。風華貼片電阻系列產品無論是在可靠性、一致性等各個方面都無可挑剔。南京南山作為風華電阻代理商，長期以來堅持原廠進貨渠道，并被授予電能表行業唯一一個授權經銷商。點擊查看風華貼片電阻代理聯系方式

貼片薄膜電阻規格與型號命名方法

T G 05 D 1002 D T

1、產品代號，風華高科用T代表薄膜貼片電阻。
2、額定功率系列代號（單位是W）：G表示1/2W，其他英文代號有：C：1/16W；D：1/10W；；E：1/8W；F：1/4W；
3、封裝尺寸（型號）代號：05表示封裝尺寸為0805.其他封裝代號有：02/0402；03/0603；06/1206；10/2010；12/2512；需要說明的是1210封裝沒有簡寫形式，用完整的4個數字1210代表。
4、薄膜貼片電阻溫度系數代號：
D：±5ppm/℃；
E：±10ppm/℃；
F：±15ppm/℃；
G：±25ppm/℃；
H：±50ppm/℃；

5、1002是電阻值代號：風華的薄膜貼片電阻和厚膜貼片電阻等一樣采用三位數（E-24）或者四位數(E-96)表示法。
6、D是電阻值誤差精度代號。風華高科生產的薄膜貼片電阻最高精度可以達到±0.01%即萬分之一。足以滿足各高精尖領域對電阻阻值精度的超高要求。
風華薄膜電阻精度用英文數字作為代號,其中：
T表示±0.01%即萬分之一；
A：±0.05%即萬分之五；
B：±0.10%即千分之一；
C：±0.25%即千分之2.5；
D：±0.50%即千分之五；
F：±1.00%即百分之一；

7、T是電阻包裝方式代號，表示該薄膜電阻采用常用編帶包裝，因為編帶包裝為最常用的包裝方式，也常常在型號表示中省略，其他包裝方式是塑料盒以及塑料袋包裝，并不常見。

風華貼片薄膜電阻特點

低溫度系數(±5PPM/℃)，低噪音。

高精度±0.01%-~±1%。

電性能穩定，可靠性高。

裝配成本低，并與自動裝貼設備匹配。

適應再流焊和波峰焊。

符合RoSH指令要求。

結構及規格尺寸

0402     1.00±0.05     0.50±0.05     0.30±0.05     0.20±0.10

0603     1.55±0.10     0.80±0.10     0.45±0.10     0.30±0.20

0805     2.00±0.15     1.25±0.15     0.55±0.10     0.40±0.25

1206     3.05±0.15     1.55±0.15     0.55±0.10     0.35±0.25

1210     3.10±0.15     2.40±0.15     0.55±0.10     0.50±0.25

2010     4.90±0.15     2.40±0.15     0.55±0.10     0.50±0.25

2512     6.30±0.15     3.10±0.15     0.55±0.10     0.50±0.25

貼片薄膜電阻封裝尺寸對照表

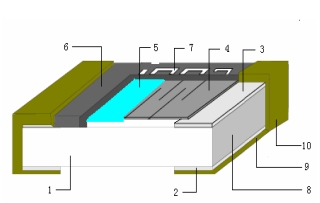

1、陶瓷基片 Ceramic Substrate     6、保護層 Protective Coating

2、背電極 Reverse Electrode     7、標 記 Marking

3、面電極 Face Electrode     8、端電極 Inner Termination

4、電阻體 NiCr Resistive Element     9、中間電極 Middle Termination

5、鈍化層 Passivation     10、外部電極 Outer Termination

常規薄膜貼片電阻最小包裝數量：
