高精度貼片電阻

風華高精度貼片電阻規格書下載地址（PDF格式）

貼片高精度電阻格書下載(1.79MB)

目前市場上主流貼片電阻的精度是1%或5%，風華高精度貼片電阻是采用高純度陶磁基板制成，精度達到0.5%即千分之五。對于厚膜貼片電阻而言，這一精度已經接近當前厚膜貼片式電阻器精度的制造工藝的極限。如需更高精度的貼片電阻就需要采用薄膜貼片電阻真空蒸發、磁控濺射等制造工藝，實現0.01%萬分之一精度，0.1%千分之一精度。同時風華高精度貼片電阻還生產1%精度的高精度電阻，與常規1%精度電阻的區別在與高精度貼片電阻的溫度系數是C級，即在保證電阻精度達到1%的同時，將電阻的溫度系數TCR降低到±50ppm/℃，從而滿足用戶對精度和溫度系數的兩個參數的較高要求。南京南山半導體有限公司自2003年起成為風華全系列被動元器件直接授權代理商，現已成為包括風華高精度貼片電阻等阻容感在內的全國最大代理商之一。更由于在電能表等行業的卓越表現，被授權為國內唯一一家行業授權代理-智能電表行業授權代理。
風華高精度貼片電阻常被應用在電源管理、開關電源供應器、自動化應用的過流保護器、整壓模塊、直流轉換器、電池保護板、充電器、采集器、磁盤驅動器、手機、電腦等領域。

導購

|厚膜高精度貼片電阻介紹
|規格書下載(PDF)
|采購須知
|高精度貼片電阻規格型號識別
|風華高精度貼片電阻特點
|驗收高精度貼片電阻外觀上要注意哪些問題
|如何判斷和驗證風華電阻代理商的真偽
|原廠樣品免費申請
|熱銷型號
|小批量零售貼片電阻

購買須知

生產廠家：廣東風華高新科技股份有限公司
授權代理商：南京南山半導體有限公司
電阻封裝形式：SMD(貼片封裝)
封裝尺寸：目前常規高精度貼片電阻封裝尺寸有四種：0402、0603、0805和1206封裝。封裝與尺寸的對應關系請參看高精度貼片電阻規格書
電阻額定功率：1/16W~1/8W。需要說明的是，由于強化了電阻精度和溫度系數指標，貼片電阻的額定功率不再采用提升功率指標。也就是說，同等封裝尺寸的厚膜高精度貼片電阻功率要略低于常規厚膜貼片電阻；
電阻最小包裝數量：5k/盤
電阻阻值范圍：目前風華厚膜高精度貼片電阻的阻值可選范圍是100R~100KR(R是Ω單位的簡寫)，E-24，E96阻值均有。
電阻溫度系數：HTCR：±50ppm/℃；
電阻精度：0.5%或1%；
ROSH：符合歐盟Rosh標準

電阻規格與型號命名方法

風華對高精度貼片電阻的規格命名與普通厚膜貼片電阻有一定的區別,下面，我們通過具體型號作為例子來說明風華該系列電阻的規格和命名規則：
R C 05 C 1003 D T L

1、R：貼片電阻的產品代號；
2、C：額定功率系列代號
3、05：0805封裝，即具體尺寸為——長2mm 寬1.25mm 高度0.5mm
4、 C：溫度系數為±50ppm/℃
5、1003：阻值為100k(100 000)歐姆
6、D：電阻精度誤差在±0.5% 范圍內;如果是F表示精度為1%；
7、T：編帶包裝
8、L：整體低鉛，符合RoSH標準。

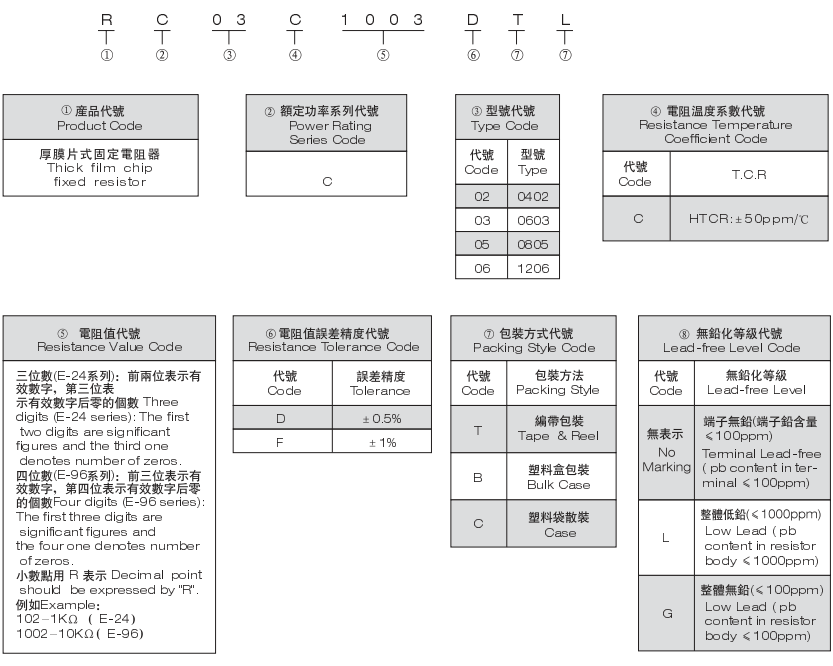

點擊下圖查看完整規格命名方法：

高精度貼片電阻特點

阻值精度高可達0.5%，溫度系數50ppm/℃；
體積小、重量輕；
適應再流焊與波峰焊；
電性能穩定、可靠性高；
裝配成本低，并與自動裝貼設備匹配；
機械強度高、高頻特性優越；
符合RoHS指令要求。

驗收高精度貼片電阻外觀上要注意哪些問題

由于市場上風華電阻有假貨存在，企業在購買風華高精度貼片電阻的時候除了要仔細驗證該貿易商是否為風華原廠授權代理之外以及入口檢驗為，庫存管理人員也可以通過產品外觀的進行一定程度的判斷：
電阻器表面保護膜覆蓋完好且難以脫落，表面平整。
電阻器引出端電極覆蓋均勻、鍍層較難脫落，且平整、無裂痕、針孔、變色。
電阻器芯片無裂痕，標志可辨。

如何判斷和驗證風華電阻代理商的真偽

風華高科作為國內最大的貼片電阻生產制造企業，是國內最大的新型元器件及電子基礎材料的科研、生產和出口基地，全球八大片式元器件制造商之一，被列入國家520戶重點大型國有企業集團，是全國技術創新試點企業、國家通訊產品國產化配套元件定點企業以及全國36家擴大企業博士后流動站之一。現擁有30多家子（分）公司，總資產近60億元，其下屬子公司廣東風華高新科技股份有限公司（簡稱風華高科，代碼000636）于1996年成功在深圳交易所上市。

隨著風華電阻電容電感等產品在國內外市場無可爭辯的市場地位和知名度和穩定品質保證，市場上有些貿易商打著所謂風華代理的名義出售打著風華標志的所謂“風華電阻”,實際上都是以極低的價格收購的各種品牌的死庫存（電子垃圾），重新貼上風華的新標簽銷售。盡管貼片電阻并沒有嚴格意義上的保質期，但是多年前的庫存積壓產品以及不同品牌的產品混雜，導致這些貼標產品的產品一致性和可焊性較差，不能確保品質的穩定性，一旦出現問題將毫無疑問的嚴重影響企業的正常生產。
我們該如何判斷和驗證對方是否是真的風華電阻電容電感等產品的代理商呢？其實驗證起來非常簡單：
1、資質驗證：風華高科在國內不設代理商，而全部采用經銷商制度。如果對方像你提供了風華的代理商證書，則可以確定對方的證書系惡意偽造。風華只會針對具體企業或特定行業用戶提供有針對性的授權經銷證明。即風華會為您的企業出具一份證明，來證明南京南山半導體是風華的授權代理商。比如風華認定南京南山為電能表行業授權經銷商。
2、直接與風華原廠聯系確認對方是否為風華電阻代理商（經銷商）。這個是最好處理和驗證的一個方法，通過電話或者郵件，您可以得到一個明確無誤的確認信息，如果不放心，可以通過傳真的方式請求風華原廠加以確認風華代理的真偽。
